FPGA教学——移位寄存器（左移、右移、双向）的Verilog实现
2022-09-06
来源：FPGA设计论坛
移位寄存器的功能和电路形式较多，按移位方向分有左移、右移、和双向移位寄存器；按接收数据方式分为串行输入和并行输入；按输出方向分为串行输出和并行输出。

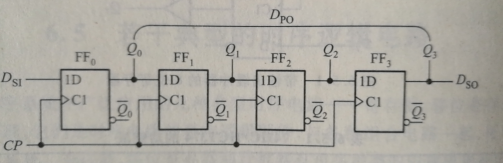

如果将若干个触发器级联成如下图所示电路，则构成基本的移位寄存器。图中是一个4位移位寄存器，串行二进制数据从输入端Dsi输入，左边触发器的输出作为右邻触发器的数据输入。若将串行数码D3D2D1D0从高位(D3)至低位(D0)按时钟脉冲间隔依次送到Dsi端，经过第一个时钟脉冲后，Q0=D3。由于跟随D3后面的是D2，因此经过第二个时钟脉冲后，触发器FF0的状态移入触发器FF1而FF0转变为新的状态，即Q1=D3，Q0=D2。以此类推，输入数码依次由左侧触发器移到右侧触发器。经过4个时钟脉冲后，4个触发器的输出状态Q3Q2Q1Q0与输入数码D3D2D1D0相对应。这样，就将串行输人数据转换为并行输出数据Dpo。
一般来说，N位移位寄存器要由N个触发器构成，需要N·Tcp来完成串行到并行的数据转换，同样也需要N・Tcp来实现并行到串行的数据输出。这里，Tcp为时钟周期。从上述操作可以看出，移位寄存器只能用脉冲边沿敏感的触发器，而不能用电平敏感的锁存器来构成，因为在时钟脉冲高电平期间，锁存器输出跟随输入变化的特性将使移位操作失去控制。显然，移位寄存器属于同步时序电路。
1.基本移位
首先说明“由于国家标准规定，逻辑图中最低有效位（LSB）到最高有效位（MSB）的电路排列顺序应从上到下，从左到右。因此定义移位寄存器中的数据从低位触发器移向高位为右移，反之则为左移。这一点与通常计算机程序中规定相反，后者从自然二进制数的排列考虑，将数据移向高位定义为左移，反之为右移。”此内容摘自《电子技术基础-数字部分》康华光主编教材。
module shifter( din, clk, rst, dout,done);
input din, clk, rst;
output [7:0] dout;
output reg done; //完成移位
reg [7:0] dout;
reg [3:0] cnt;
always @(posedge clk)
begin
if(rst) //清零
dout <= 8’b0;
else if(cnt<=4’d7)
begin
dout<=dout>>1; //左移
dout[7]<=din;
/*dout <= dout<<1;
dout[0] <= din; */ //右移
end
else
dout<=dout;
end
always@(posedge clk)
begin
if(rst)
begin
cnt<=4'd0;
done<=1'b0;
end
else if(cnt==4'd7)
begin
cnt<=4'd0;
done<=1'b1;
end
else begin
cnt<=cnt+1'b1;
done<=1'b0;
end
end
endmodule
仿真结果图
2.双向移位
双向移位实现数据保持、右移、左移、并行置数、并行输出。
module two_way(
input clk,
input rst,
input s0,s1, //选择输入端口
input din1,din2, //串行数据输入
input [3:0] d, //并行数据输入
output reg [3:0] q //输出端口
);
always@(posedge clk or negedge rst)
begin
if(!rst)
q<=4'd0;
else begin
case({s1,s0})
2'b00: q<=q; //输出保持不变
2'b01: q<={q[2:0],din1}; //右移
2'b10: q<={din2,q[3:1]}; //左移
2'b11: q<=d; //并行置数
endcase
end
end
endmodule
仿真结果图
总结一般掌握左移、右移方法即可，并根据实际需求加以应用，串并转换也适用。
