NE555构成的超声波液位指示电路

2016-07-05 15:37

关键词：传感器电路 NE555

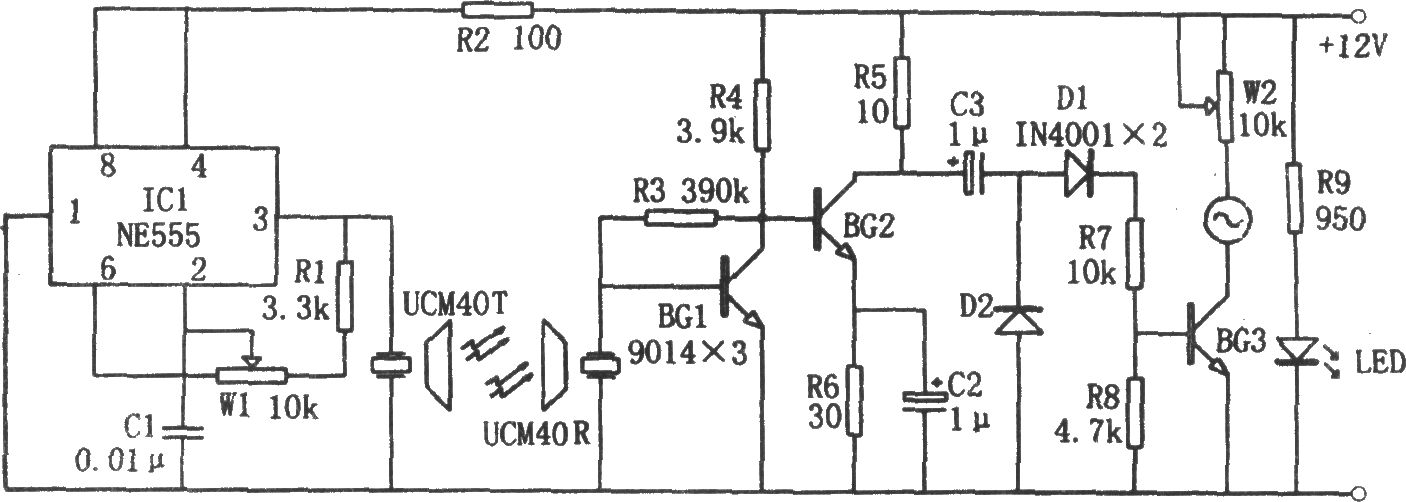

如图所示为超声波液位指示电路。该电路由超声波发射电路和接收电路组成。超声波发射电路由555、R1、W1、C1和超声波发射头UCM40T组成。超声波接收电路由与发射头相匹配的接收头UCM40R、级联放大器BG1和BG2、检测电路组成。当液面接近接收头时，电压表偏转角增大，且液面离得越近，对应的偏转角越大。由于超声波具有不受被测液体的浓度和导电性能影响的特性，因此本电路要比一般的接触式液位显示电路要优越，精度会更高。
