UAA3515A是一款FM 900 MHz无绳电话芯片。
主要技术特点：
·工作频率为902～928 MHz；
·接收器灵敏度为ll5 dBm；
·输出功率为l dBm；
·电源电压为2.9～5.5 V；
·电流消耗：有效模式为76 mA，接收模式为58 mA。

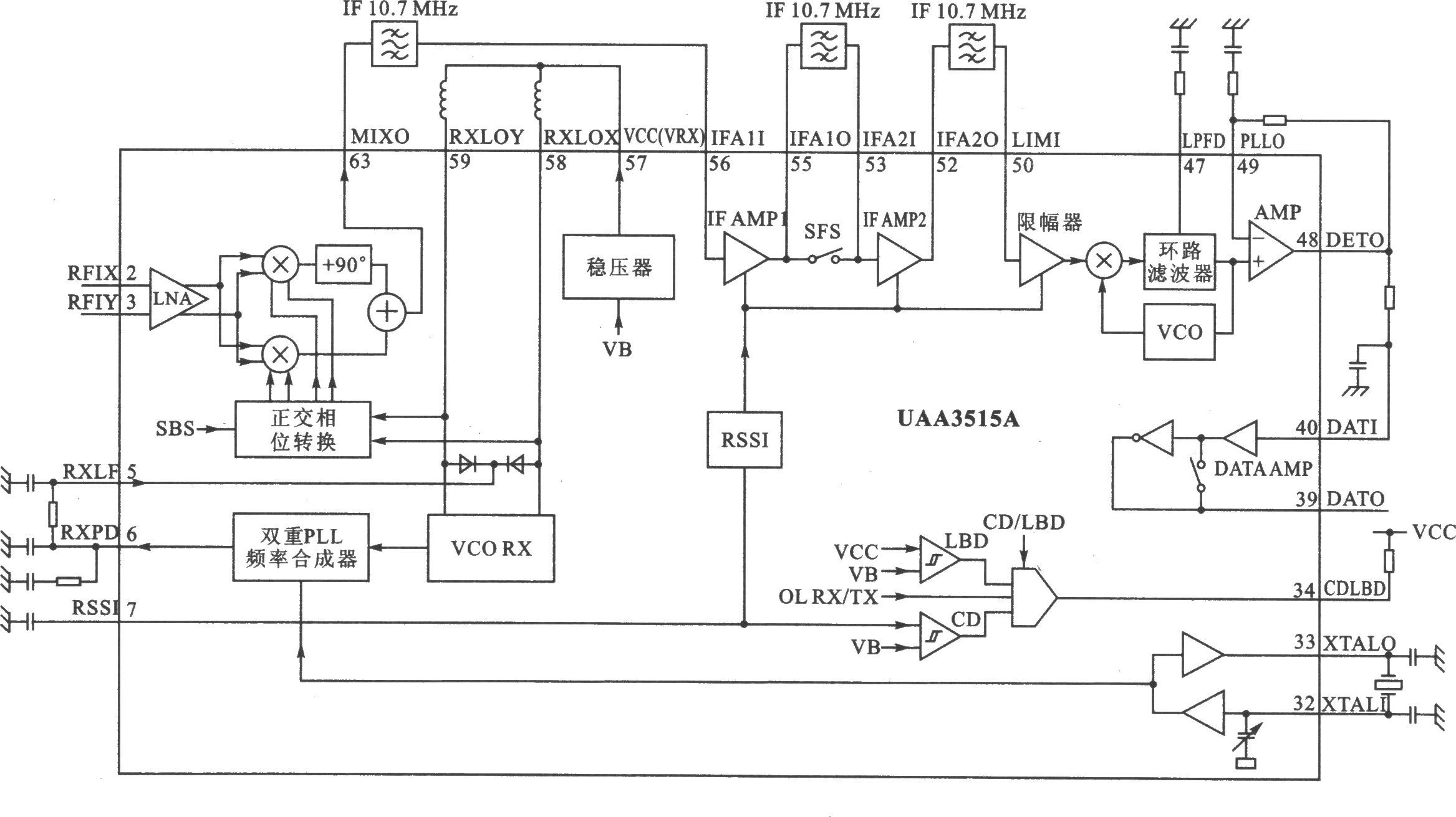

UAA3515A FM 接收器内部结构与外部电路

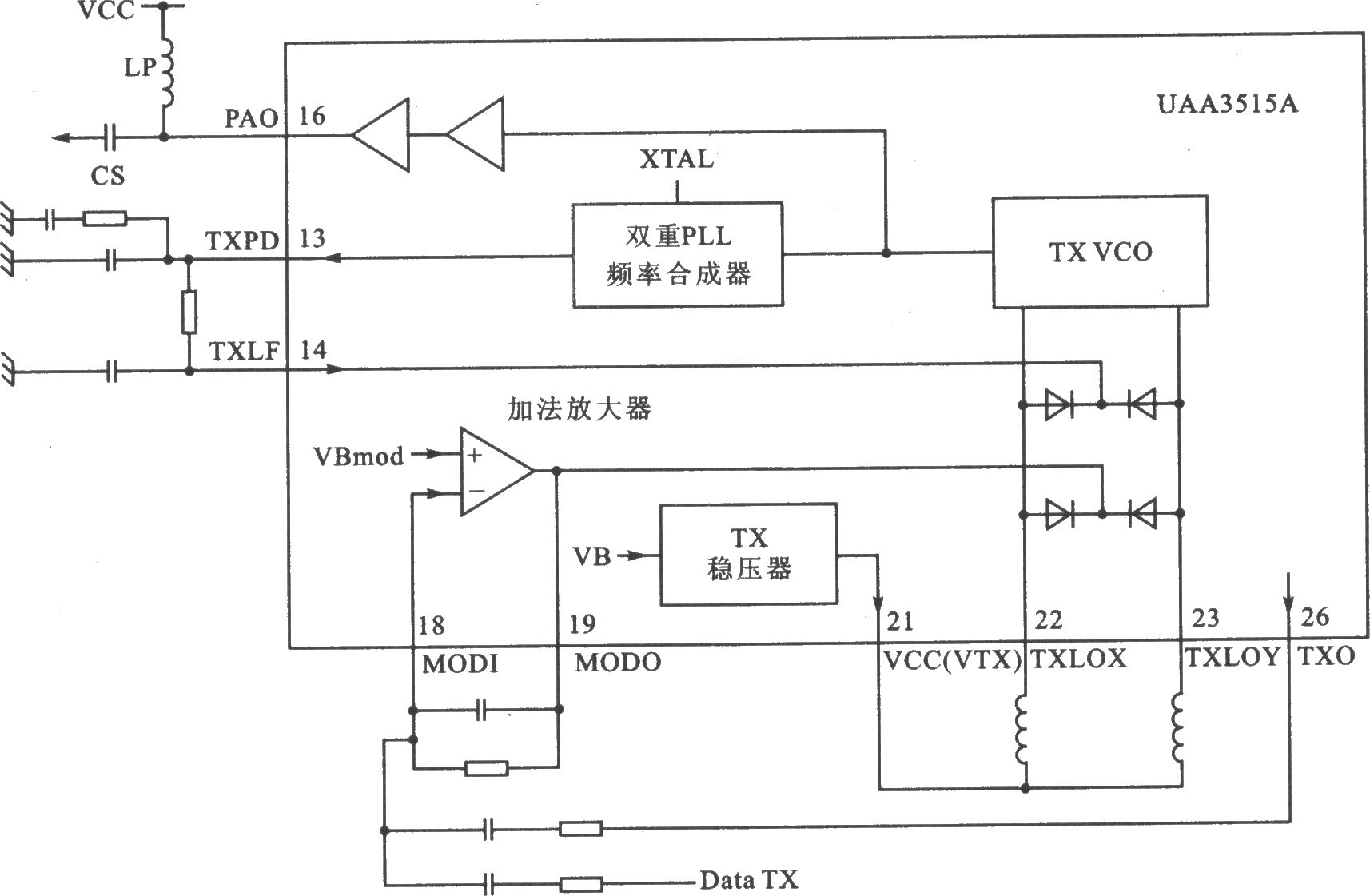

UAA3515A发射器内部结构与外部电路

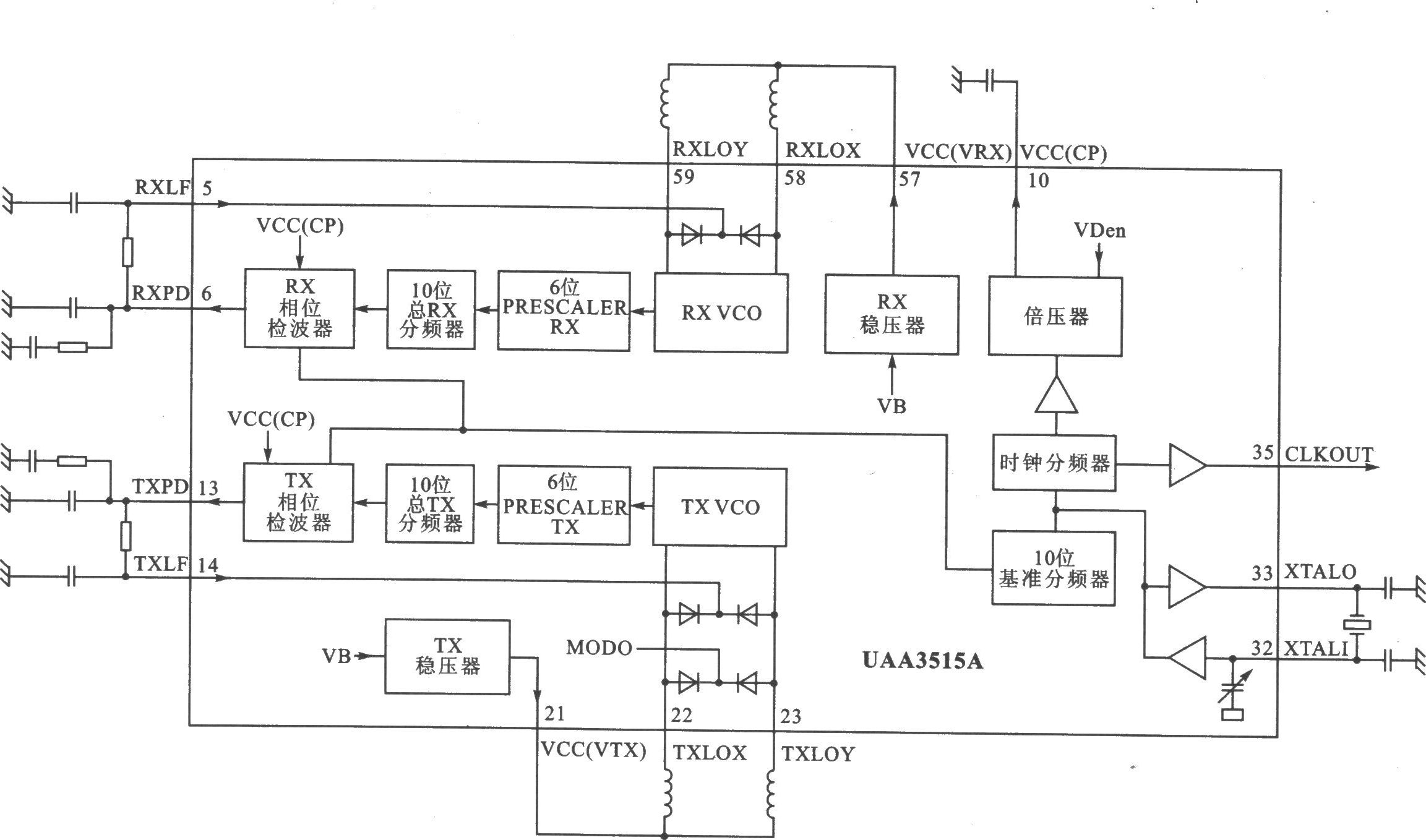

UAA3515A合成器内部结构与外部电路

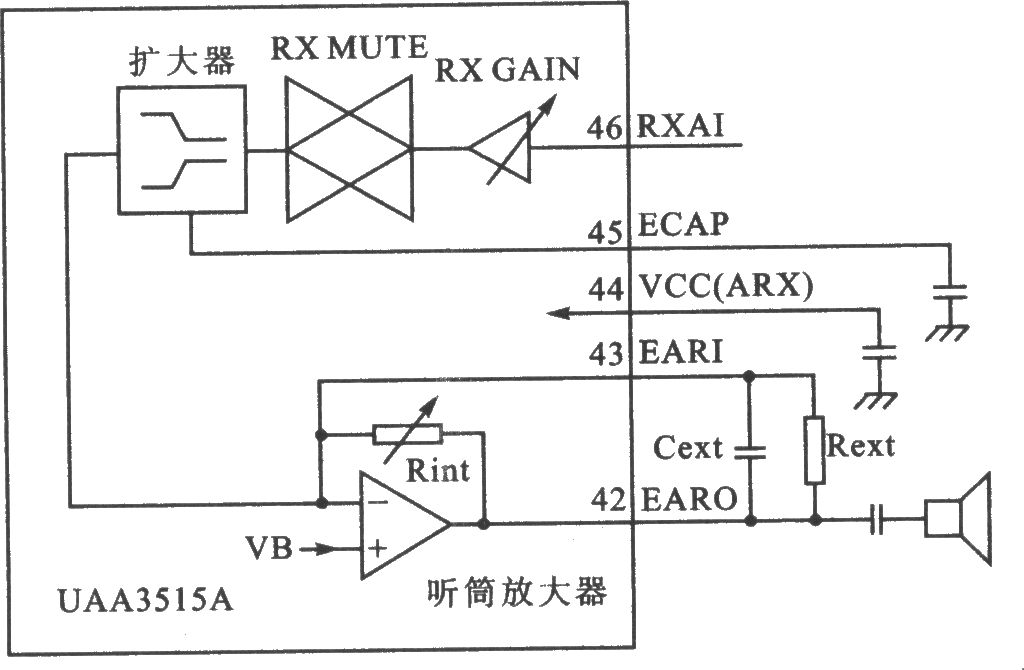

UAA3515A音频放大器内部结构与外部电路

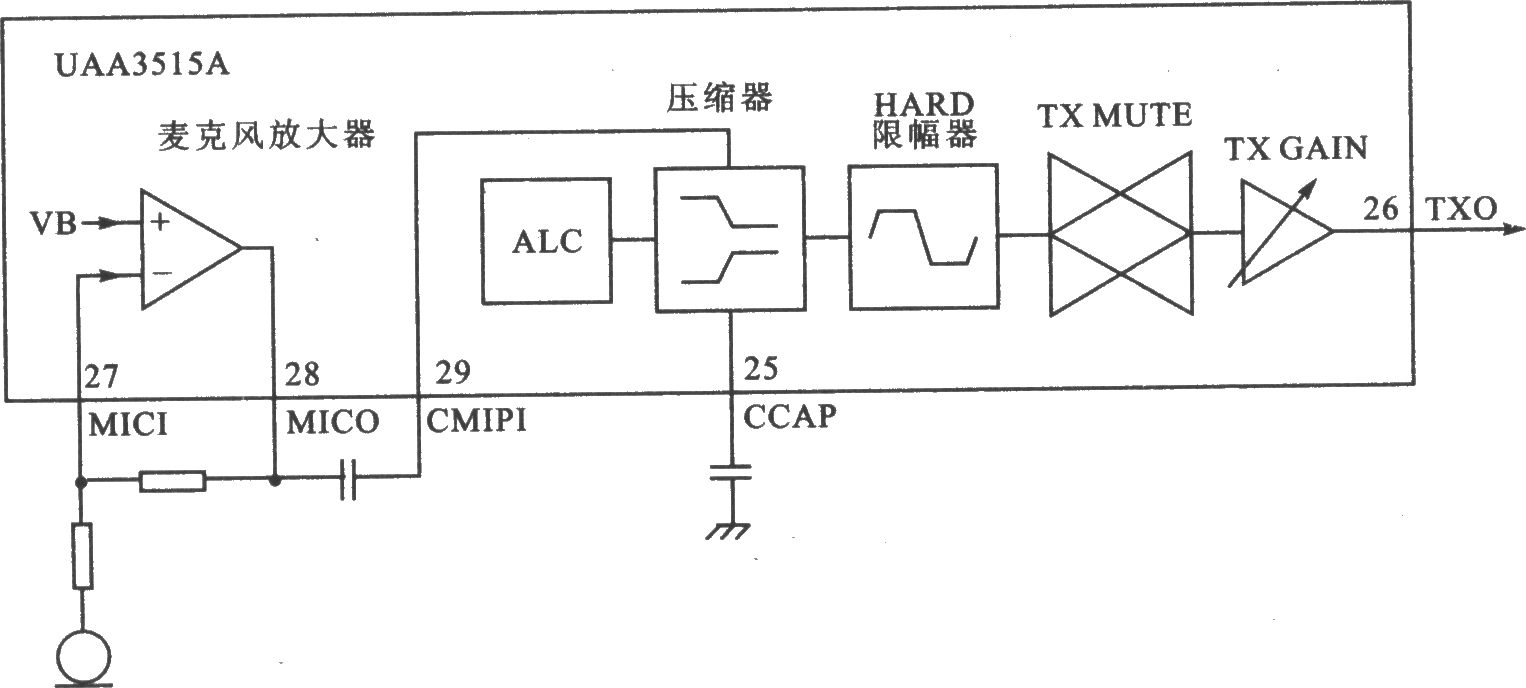

UAA3515A麦克风输入内部结构与外部电路
UAA3515A FM 接收器内部结构与外部电路
UAA3515A发射器内部结构与外部电路
UAA3515A合成器内部结构与外部电路
UAA3515A音频放大器内部结构与外部电路
UAA3515A麦克风输入内部结构与外部电路
